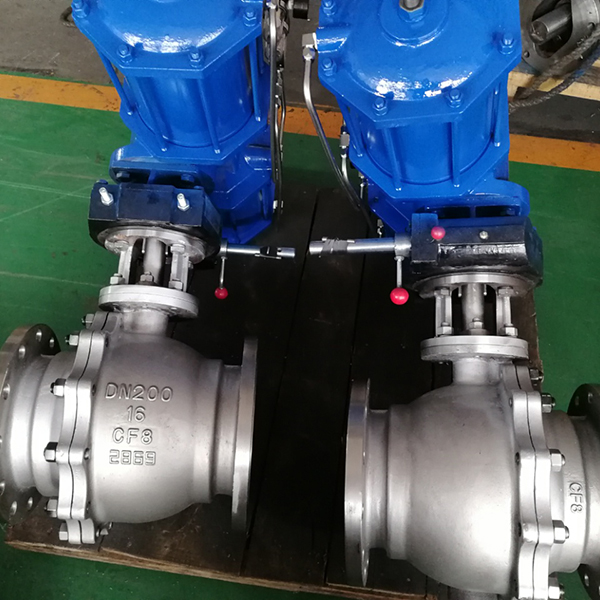

不銹鋼氣動球閥DN200

不銹鋼氣動球閥DN200采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。不銹鋼氣動球閥按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。

GB國標不銹鋼氣動球閥尺寸數據

通徑	英寸	壓力 (Mpa)	尺寸
通徑	英寸	壓力 (Mpa)	L	D1	D2	D3	D4	T	H	n-d	P	A
15	1/2	1.6 2.5 4.0	130	15	46	65	95	14	48	4-14	96	145
20	3/4		130	20	56	75	105	16	53	4-14	96	145
25	1		140	25	65	85	115	16	64	4-14	115	158
32	1 1/4		165	32	76	100	140	18	71	4-18	115	158
40	1 1/2		165	38	84	110	150	18	76	4-18	137	177
50	2		203	50	99	125	165	20	85	4-18	147	196
65	2 1/2	1.6	222	65	118	145	185	20	101.5	4-18 8-18	165	225
65	2 1/2	2.5/4.0	241	65	118	145	185	22	101.5	4-18 8-18	182	273
80	3	1.6	241	80	132	160	200	20	111.5	8-18 8-18	182	273
80	3	2.5/4.0	283	80	132	160	200	24	111.5	8-18 8-18	199	304
100	4	1.6	305	100	156	180	220	22	140	8-18 8-22	182	273
100	4	2.5/4.0	305	100	156	190	235	24	140	8-18 8-22	199	304
125	5	1.6	356	125	184	210	250	22	183	8-18 8-26	199	304
125	5	2.5/4.0	381	125	184	220	270	26	183	8-18 8-26	221	372
150	6	1.6	394	150	211	240	285	24	201	8-22 8-26	221	372
150	6	2.5/4.0	403	150	211	250	300	28	201	8-22 8-26	249	439
200	8	1.6	457	200	266	295	340	24	252	12-22 12-26 12-30	249	439
		2.5	502		274	310	360	30			249	439
		4.0	502		284	320	375	34			461	280
